| Descripción | La pintura epoxi/poliéster es un producto termoestable hecho de resina de poliéster y epoxi, agentes endurecedores y pigmentos. | |
| Proporciones | 1.4-1.8g/cm³. Las proporciones cambian de acuerdo con la formula y el color | |
| Tamaño del grano (promedio) | 99% <100µm 65-70%>32µm |
|
| Empaque | Caja de cartón de 20kg, con cubierta de plástico | |
| Condiciones de almacenamiento | La pintura puede ser almacenada por 12 meses en ambientes secos con temperaturas por debajo de los 30ºC. Después de usar la pintura, los contenedores deben cerrarse bien y empacarse en su caja original. | |
| Usos | Equipos | Maquina de recubrimiento electrostático tipo corona Pulverizador de polvo electrostático tribomatic Recubrimiento electrostático de lecho fluidizado Lecho fluidizado |
| Espesor de la capa de pintura | 45-150µm ( los valores varían de acuerdo al uso ) | |
| Tasa de cobertura | Entre 11-13m²/kg, con un espesor de 60µm (depende del tipo de pintura y el color). | |
| Formula de la tasa de cobertura | Proporción × espesor de la capa de pintura = g/m² | |
| Temperatura de tratamiento | 75-95ºC (método Kofler) (los datos depende del tipo de pintura y color) | |
| Condiciones de curado | Temperatura de la pieza | Curado a baja temperatura: 20 minutos a 160ºC Curado a temperatura normal: 15 minutos a 180ºC Curado rápido:8 minutos a 200ºC |
| Apariencia | El lustre o brillo se mide con un aparato especial a 60º, de acuerdo con los estándares ISO2813 o GB/T9754-88. | |
| Lustre | Brillante: >85% Semibrillante: 40-60% Mate: personalizado Si desea mayor información contacte a nuestro departamento de ventas. |
|

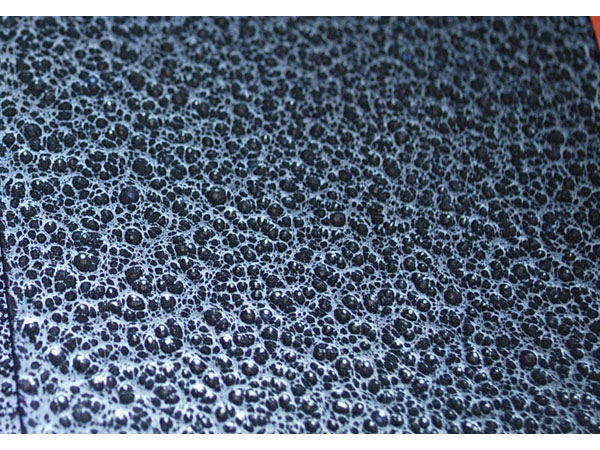

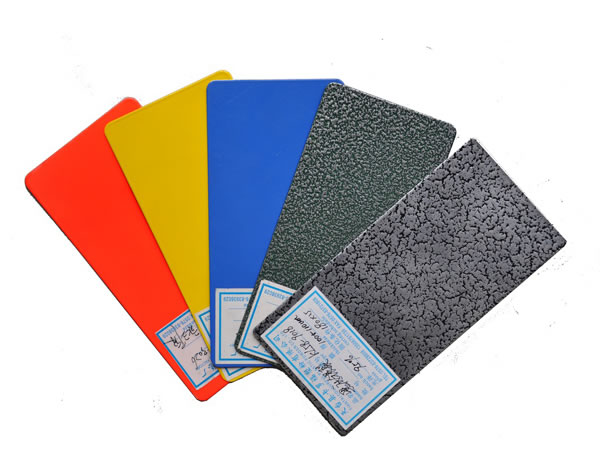

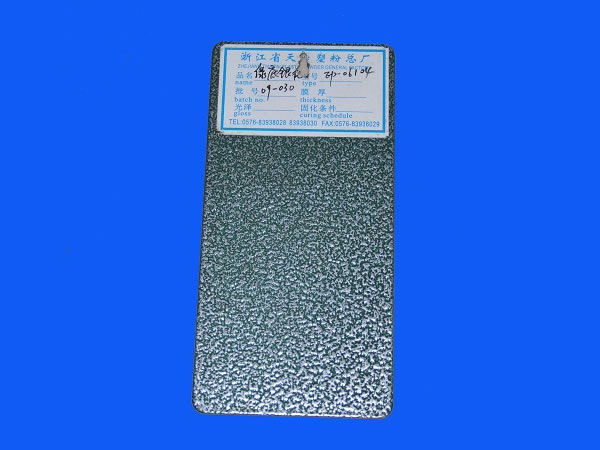

| Efecto | iso, arrugado y con efectos especiales. Para personalizar los efectos, tenga en cuenta la información sobre nuestros servicios, especialmente lo relacionado con muestras de nuestros productos.. | |
| Propiedades mecánicas | Se utiliza el fosfato ferroso para eliminar la grasa de las muestras utilizadas en la prueba, cuyo espesor esta entre 60 y 80 µm. | |
| Dureza de lápiz | GB/T6739-86: H-2H | |
| Adhesión | GB/T9286-88: 0-1 | |
| Prueba de flexibilidad (eje cilíndrico) | GB/T11185-88: 0 | |
| Prueba de ahuecamiento | 7mm (varía de acuerdo al color y la formula). | |
| Prueba de impacto | GB/T1732-93 : 50kg /cm | |
| Resistencia a la corrosión | Se utiliza el fosfato de zinc para eliminar la grasa de las muestras utilizadas en la prueba, cuyo espesor esta en un rango entre 100 y 120µm. Todas las pruebas se realizan en un laboratorio. | |
| Prueba de aspersión de sal | GB/T1771-91: después de 500 horas el producto presenta algunas fallas pero la erosión es de menos de 2mm. | |
| Prueba térmica | Bs.3900Part F2 1973: después de 5000 horas GB1740/79(89): después de 1000 horas, el recubrimiento no presenta ninguna falla, excepto por una pequeña pérdida de brillo. |
|
| Seguridad | Este producto debe usarse teniendo en cuenta las instrucciones de seguridad. | |
| Rango de aplicación | Muebles para oficina, equipos para fabrica, electrodomésticos, componentes de automóvil, juguetes, maquinaria, etc. | |
| Nota | Este producto no es recomendado para ambientes exteriores | |
Related Names
Hybrid Pintura en polvo o electrostática Supplier | Office Furniture Solid Painting Material
